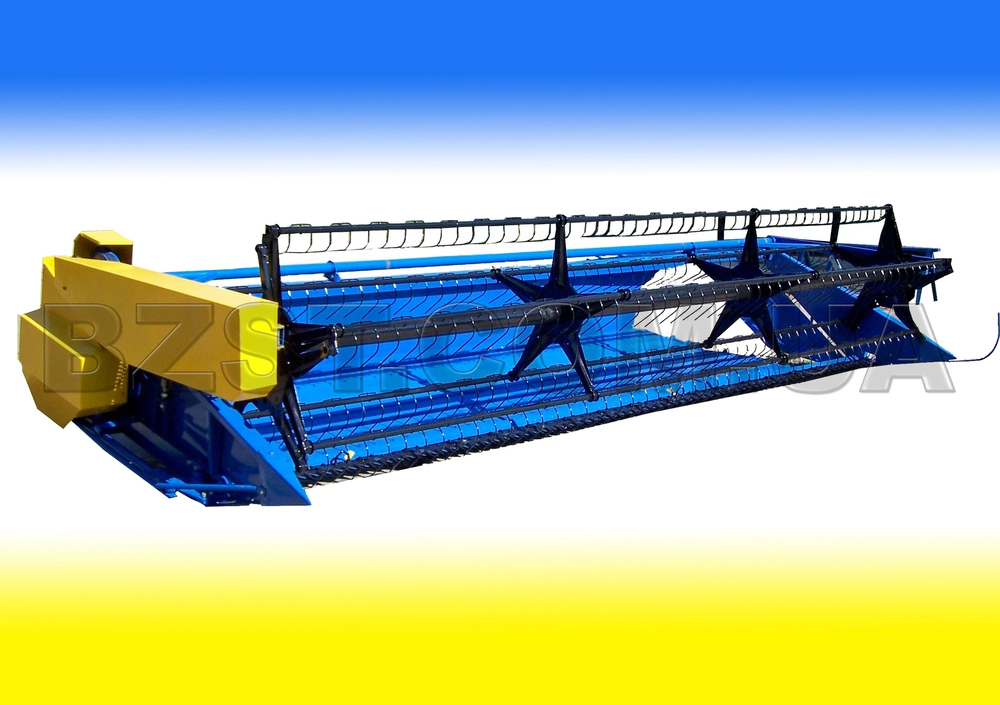

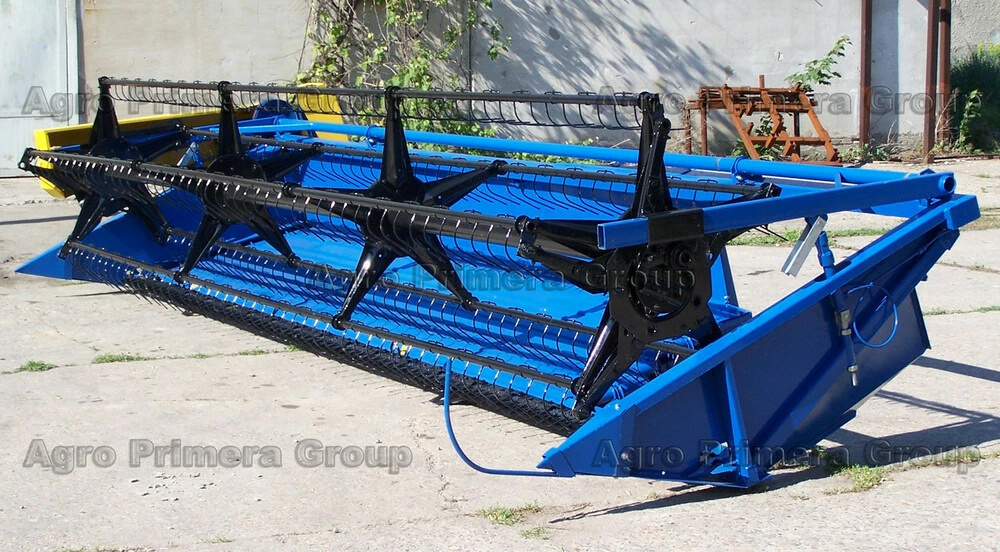

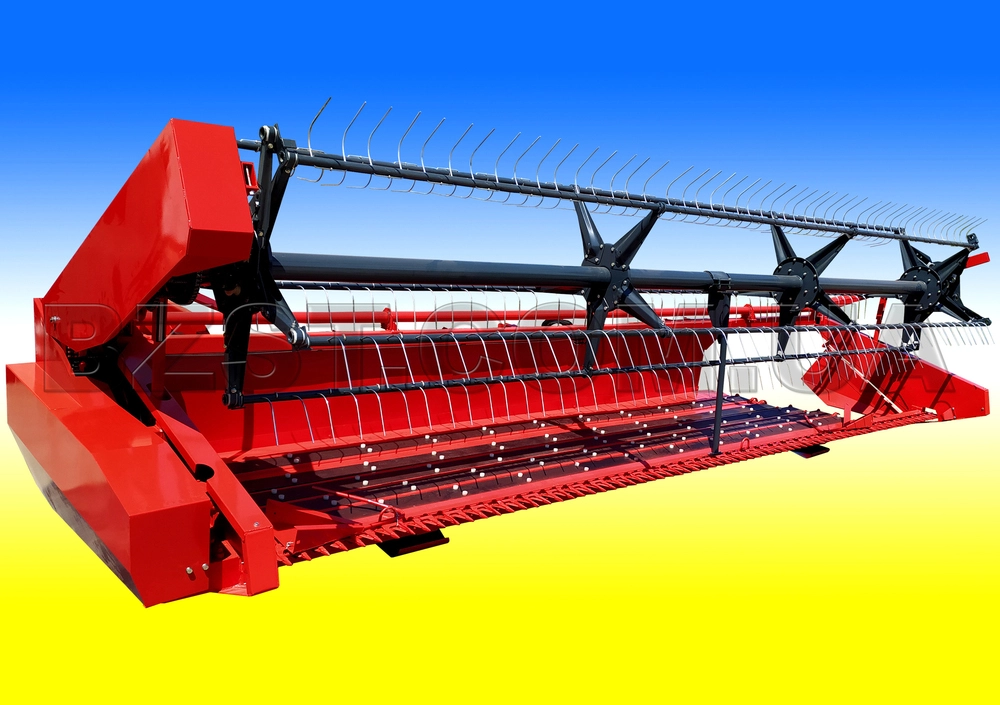

Жатка валковая навесная ЖВН-6У (-01, -02, -03) предназначена для скашивания зерновых, колосовых и крупяных культур при раздельном способе уборки с укладкой скошенной массы в одинарный валок. Используется во всех почвенно-климатических зонах. Жатка может использоваться в качестве прокосчика, обкосчика и для укладки сдвоенных валков, для чего на левой боковине предусмотрен отводной щит.

Агрегатирование:

Жатка ЖВН-6У -01/-03 является модификацией серийной жатки ЖВН-6У и полностью подготовлена для агрегатирования с самоходными шасси косилок-плющилок КПС-5Г, КПС-5Б, Д-101 и энергосредствами Е301-304. Отличается от базовой модели системой навески и наличием промежуточной передачи.

Отличительные особенности жатки ЖВН-6У от жаток ЖВН-6Б, ЖВН-6А и аналогичных жаток ЖВН-6У других производителей:

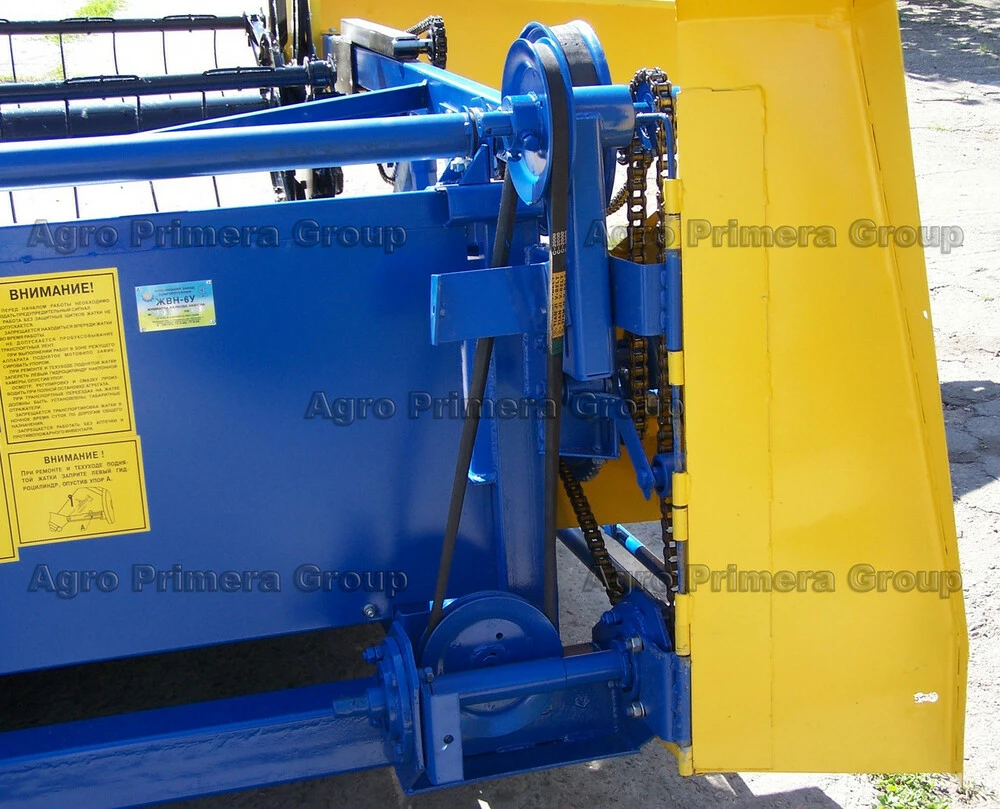

Использована принципиально новая безредукторная схема привода транспортёра и ножа режущего аппарата. Вместо ненадёжного редукторного привода ведущего вала транспортёра применена ременная передача, что значительно снижает риск остановки транспортёрной ленты вследствие заклинивания либо поломки ранее применяемого редуктора, а также позволяет экономить на ремонте.

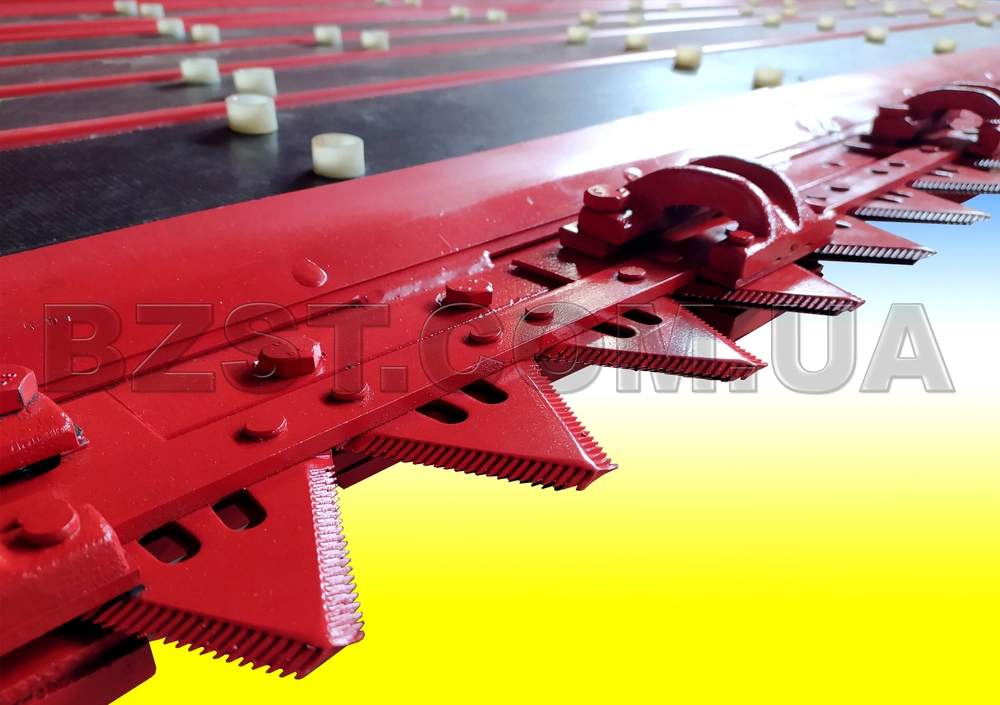

Жатка может быть оснащена режущим аппаратом типа SHUMACHER.

Улучшена конструкция шатуна и кулисы привода ножа и её крепление.

Применен штампованный стальной вариатор привода мотовила с применением подшипников качения и стальной звёздочки. Привод ножа осуществляется от шатуна через коромысло соединенное с головкой ножа и шатуном посредством подшипников ШС-25 вместо стальных щёчек и сферических пальцев. В конструкцию шатуна введены 2 сайлент блока, что снижает ударные нагрузки приходящиеся на всю кривошипно-шатунную группу и кулису, увеличивая тем самым срок службы подшипников и узлов. Вал коромысла надёжно закреплён бугелями вместо кронштейнов из листа.

Жатка оснащена новым противонамоточным двухэксцентриковым мотовилом, полностью исключающим наматывание растительной массы.

Значительно усилены брус режущего аппарата, верхний пояс рамы жатки, боковины, балка мотовила и другие её элементы, что повысило надёжность жатки.

Расширяющаяся в сторону выбросного окна платформа гарантирует качество формирования валка и высокую надёжность протекания технологического процесса.

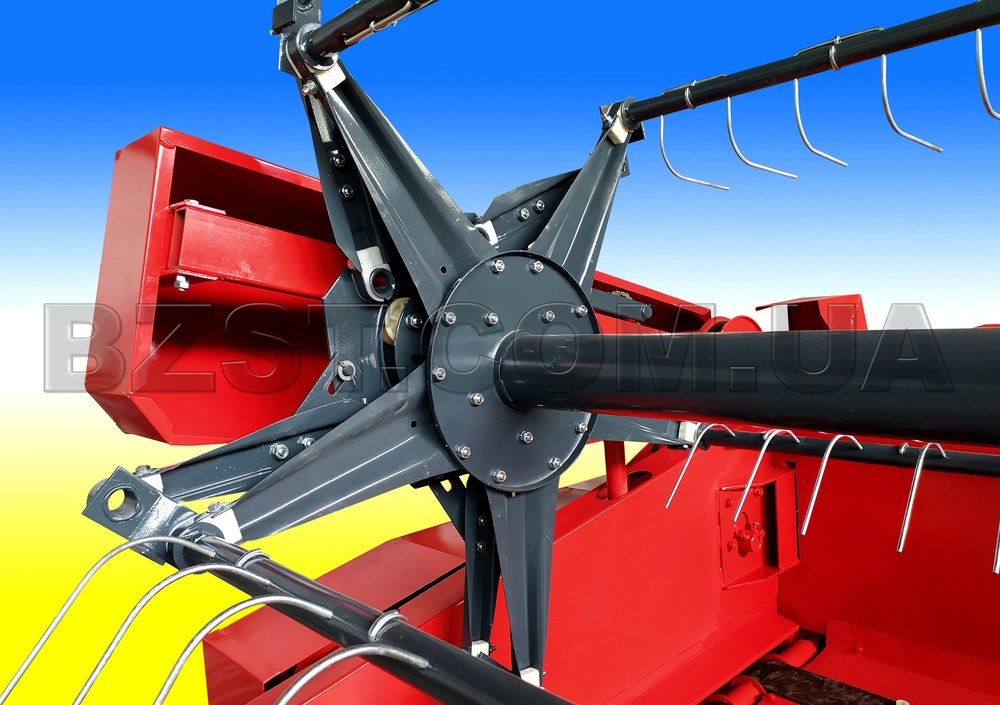

На жатке применяется мотовило универсальное, бесшпренгельное, пятилопастное с механизмом наклона граблин, противонамоточное, исключающее наматывание в месте соединения «луч-труба граблины» растительной массы. На цапфе вала мотовила установлена предохранительно-обгонная муфта, что при критических нагрузках исключает поломку мотовила и облегчает его техническое обслуживание(можно прокручивать мотовило по ходу его движения не прикладывая больших усилий)). От правильной сборки и установки мотовила на жатке, зависит его надёжная работа и качество выполнения технологического процесса. Поддержки мотовила выполнены из трубы 80 х 40 вместо 60 х 30, что исключает возможность их деформации.

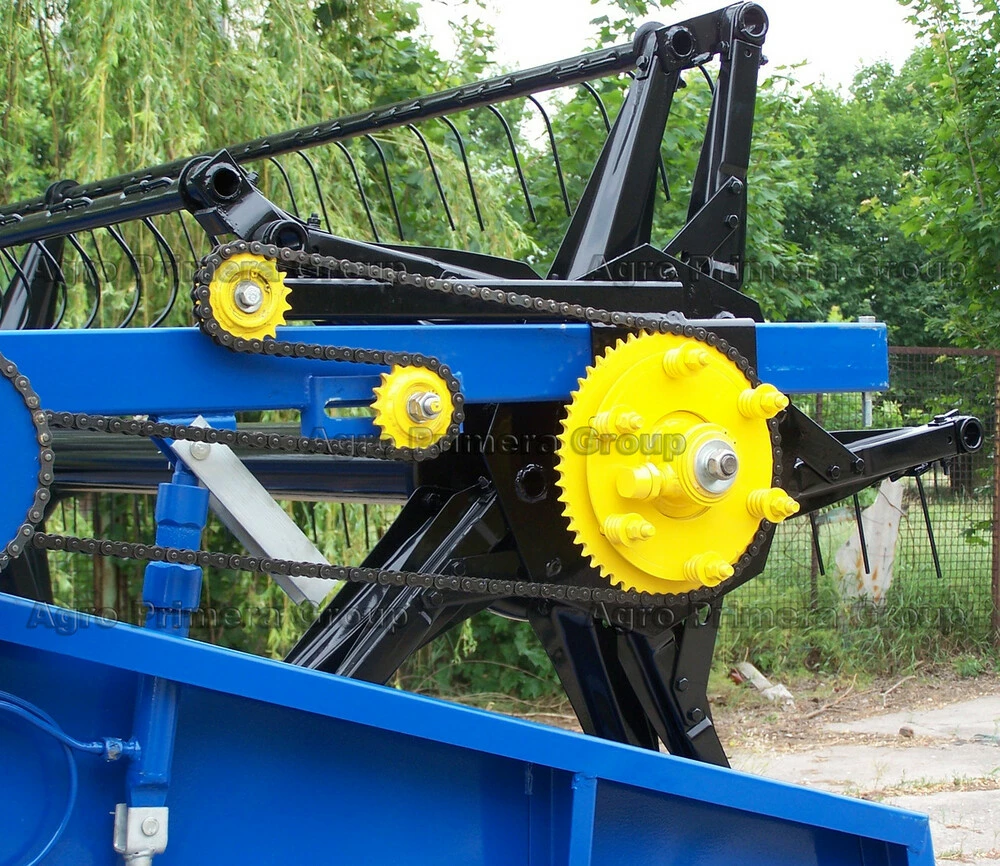

Вместо ненадёжного чугунного вариатора (недостаточное качество литься, быстрый износ) применен штампованный из стального листа с использованием подшипников качения вместо подшипников скольжения и звёздочки из стали, что делает вариаторную группу более надёжной и долговечной в сравнении с предыдущими моделями, используемыми на жатках ЖВН-6А и ЖВН-6Б.

Отводной щит на левой боковине позволяет выполнять прокосы и формировать сдвоенные валки. Брус режущего аппарата значительно усилен, что исключает его деформацию.

Верхний пояс жатки значительно усилен в районе выбросного окна.
